Při těžbě ropy, plynu a geotermálních vrtů slouží kalové čerpadlo jako hlavní pohonná jednotka a srdce cirkulačního systému vrtné kapaliny. Nepřetržitým čerpáním vrtné kapaliny o specifické viskozitě a hustotě do vrtu plní tři základní funkce: chlazení a mazání vrtné korunky, odstraňování odřezků z vrtu a udržování stability vrtu. Tyto akce pomáhají předcházet kolapsu studny a ucpání vrtu.
Výkon kalového čerpadla přímo ovlivňuje efektivitu a bezpečnost vrtných operací, což z něj činí nepostradatelný kus vybavení pro hladký průběh jakéhokoli vrtného projektu. Pochopení toho, jak funguje kalové čerpadlo a jak jej správně provozovat, je pro operátory na místě-základem vědeckého vrtání a bezpečnosti kontroly vrtů. Tento článek vysvětluje pracovní mechanismus a provozní principy kalových čerpadel, aby pomohl zlepšit porozumění a praktické dovednosti.
Co je bahenní čerpadlo?
Bahenní čerpadlo je mechanické zařízení používané při vrtání k dodávání vrtné kapaliny-jako je bahno nebo voda-do vrtu. Je to jedna z nejdůležitějších součástí vrtné soupravy.
Při konvenčním vrtání s pozitivním oběhem čerpadlo posílá proplachovací kapalinu -čistou vodu, bahno nebo roztok polymeru-pod tlakem přes vysokotlakou- hadici, otočnou a vrtací šňůru do vrtáku na dně otvoru. Tento proces ochlazuje vrták, přenáší kamenné odřezky zpět na povrch a zajišťuje hladký průběh vrtání.
Většina kalových čerpadel je pístového nebo plunžrového typu, poháněná motorem nebo motorem. Klikový hřídel přenáší pohyb přes příčnou hlavu pro pohyb pístu nebo plunžru tam a zpět uvnitř válce čerpadla. Při střídavém působení sacích a výtlačných ventilů čerpadlo nepřetržitě dodává vrtnou kapalinu do systému, čímž dosahuje cirkulace a proplachování.
Jak funguje bahenní čerpadlo?
Čerpadlo na kal může nepřetržitě dopravovat abrazivní vrtné bláto díky svým koordinovaným mechanickým součástem a speciální konstrukci dynamiky kapalin. Jeho fungování lze lépe pochopit, když se podíváme na jeho strukturu a pracovní proces.
1. Hlavní komponenty
Kompletní systém kalového čerpadla obecně zahrnuje následující části:
- Pohonná jednotka: „Srdce“ čerpadla, obvykle poháněné elektromotorem nebo dieselovým motorem.
- Převodový systém: Přenáší výkon na čerpadlo přes řemeny, ozubená kola nebo spojky.
- Sestava čerpadla: Pracovní část jádra obsahující rotující oběžné kolo a spirálu pro přeměnu energie.
- Těsnicí zařízení: Zabraňuje prosakování-bahna pod vysokým tlakem z tělesa čerpadla.
- Potrubní systém: Zahrnuje sací a výtlačné potrubí pro příjem a výstup tekutiny.
- Řídicí systém: Používá se pro spouštění, zastavování a nastavení průtoku a tlaku pro zajištění bezpečného provozu.
2. Princip a proces práce
Provoz kalového čerpadla je nepřetržitý, cyklický proces zahrnující čtyři hlavní fáze:
Fáze odsávání
Když se čerpadlo spustí, oběžné kolo se začne rychle otáčet. Kapalina mezi lopatkami oběžného kola je vrhána směrem k spirále a vytváří nízkotlakou zónu ve středu oběžného kola. Pod atmosférickým tlakem je vrtné kal nasáván do čerpadla přes sací potrubí.
Fáze komprese a tlakování
Když se kapalina pohybuje oběžným kolem, získává kinetickou energii z odstředivé síly. Když tato vysokorychlostní kapalina vstoupí do postupně se rozpínající spirální skříně, její rychlost se sníží a -podle Bernoulliho principu- se její kinetická energie přemění na tlakovou energii, čímž se zvýší celkový tlak bahna.
Fáze vybíjení
Stlačená kapalina má nyní dostatečnou energii k překonání odporu systému. Je vytlačován z výstupu čerpadla a směrován přes výtlačné potrubí do ústí vrtu nebo určeného výtlačného místa.
Fáze oběhu
Tyto tři fáze se nepřetržitě opakují s každou rotací oběžného kola a tvoří stálý cyklus sání-komprese-vypouštění. To zajišťuje nepřerušovaný tok vrtného kalu a poskytuje spolehlivou energii pro vrtací operace.
Typy kalových čerpadel
V polních aplikacích jsou kalová čerpadla obecně kategorizována podle dvou klíčových ukazatelů výkonu: výtlaku a tlaku-můžete si je představit jako „velikost jídla“ a „svalová síla“.
- Přemístěníoznačuje objem bahna, které může čerpadlo dodat za jednotku času. Je to důležité pro udržení čistoty otvoru. Větší vrty vyžadují vyšší výtlak, aby byla zajištěna efektivní doprava odřezků.
- Tlakpředstavuje schopnost čerpadla překonat odpor systému. Záleží na hloubce studny, ztrátách třením a vlastnostech bahna. Čím hlubší nebo složitější je studna, tím vyšší je požadovaný tlak.
Pro přizpůsobení různým podmínkám studní je většina čerpadel vybavena pohony s proměnnými otáčkami nebo hydraulickými řídicími systémy spolu s manometry a průtokoměry pro-monitorování v reálném čase-základními nástroji pro udržení bezpečného a efektivního provozu.
Na základě výtlaku a tlaku se kalová čerpadla obvykle dělí do dvou hlavních kategorií:
1. Lehká-zátěžová / standardní čerpadla na bahno
Používá se pro mělké vrty, nízkotlaké útvary a malé-vrtné projekty. Tato čerpadla jsou jednoduchá, spolehlivá, snadno se udržují a jsou cenově-efektivní.
- Reprezentativní model:Bahenní čerpadlo BW250
- Typické aplikace: Geotechnický průzkum, vrtání studní a základní údržba studní
2. Silná-vysokotlaká/vysokotlaká bahenní čerpadla
Navrženo pro hluboké vrty, ultra{0}}hluboké vrty a vysokotlaké formace-. Vyznačují se vysokým výkonem, robustní konstrukcí a pokročilými materiály-ideálními pro náročná prostředí vrtání.

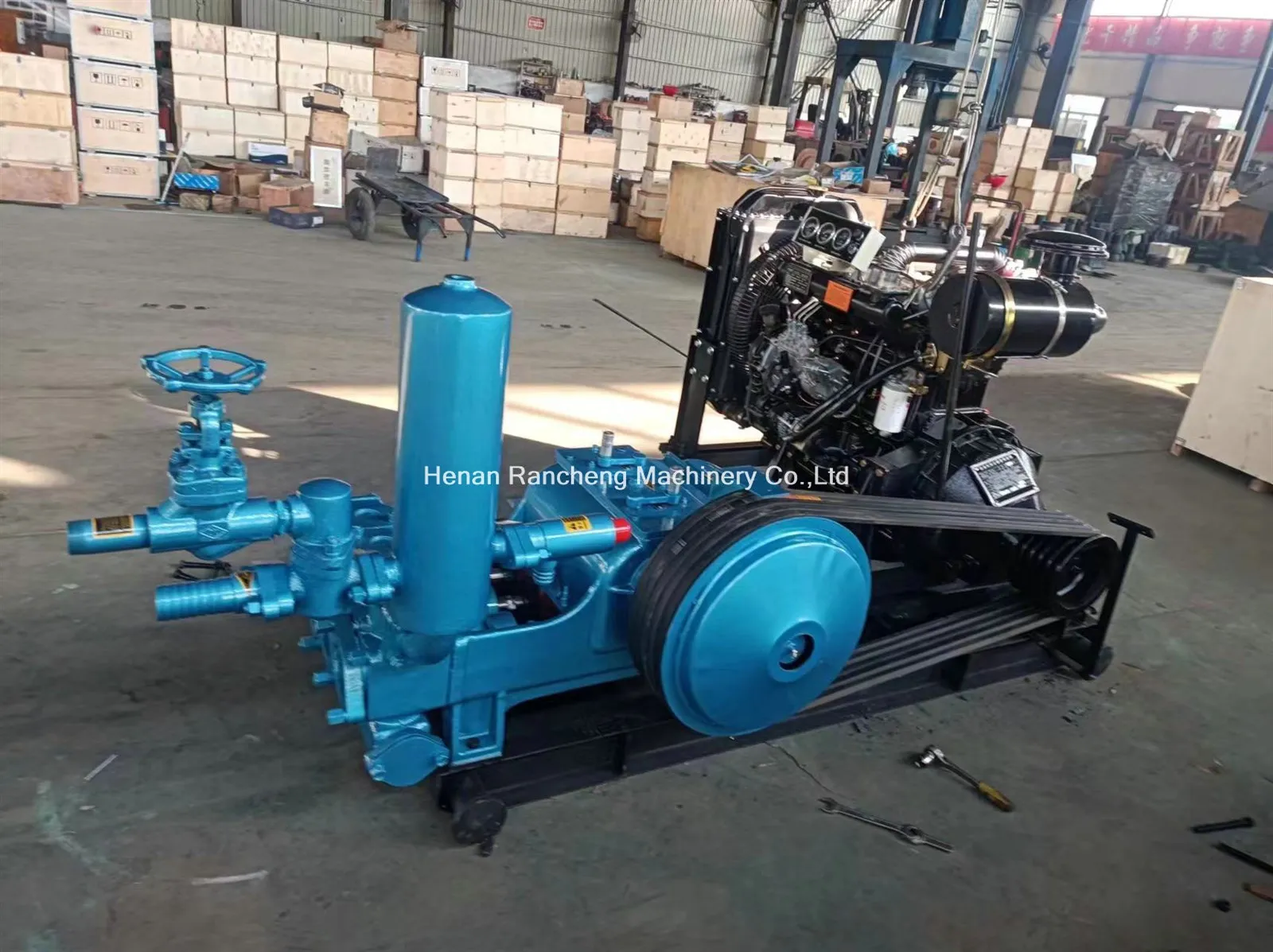

- Reprezentativní model:Bahenní čerpadlo BW600
- Typické aplikace: Velké-těžba ropy a zemního plynu a další vysokotlaké-operace
Kde se používají bahenní čerpadla?
Jako klíčové průmyslové zařízení jsou kalová čerpadla široce používána v několika oblastech:
- Rozvoj energie: Poskytuje nepřetržitou cirkulaci bahna a chlazení při těžbě ropy, plynu a geotermálních vrtů. Používá se také v hornictví pro odvodnění a manipulaci s kejdou.
- Výstavba infrastruktury: Hraje zásadní roli v projektech tunelů pro odstraňování podzemní vody a při pracích na zachování vody při bagrování řek a zpevňování přehrad.
Díky své přizpůsobivosti a spolehlivosti se kalová čerpadla stala nepostradatelnou v moderním strojírenství a stavebnictví.
Váš spolehlivý partner pro kalové čerpadlo
Pokud hledáte vysoce-výkonné kalové čerpadlo, srdečně vás zveme, abyste nás kontaktovali. S dlouholetými zkušenostmi v oboru se specializujeme na poskytování řešení kalových čerpadel na míru, která splňují specifické požadavky vašeho projektu.
Náš sortiment zahrnuje modely pro lehké{0}}až těžké{1}}zátěže, vhodné pro energetický průzkum, těžební operace, stavbu tunelů a hydraulické inženýrství. Každé čerpadlo prochází přísným testováním kvality a výkonu, aby byla zajištěna životnost a spolehlivost.
Ještě důležitější je, že nabízíme komplexní{0}}službu na jednom místě-od technických konzultací a výběru modelu po instalaci, školení, údržbu a podporu náhradních dílů-, která vám pomůže dokončit vaše projekty bezpečně, efektivně a s jistotou.
